(Remove pinout differences between ROM and EPROM/FLASH)
Desolder old Mask ROM and find traces and bubbles to modifi in bottom side of cart (green or blue bubbles). If you don't know how to desolder/remove old ROM - ENTER HERE. Wylutuj starą kość ROM (Mask ROM) i wyszukaj na spodzie kartridza scieżki oraz niebieskie lub zielone kółka.

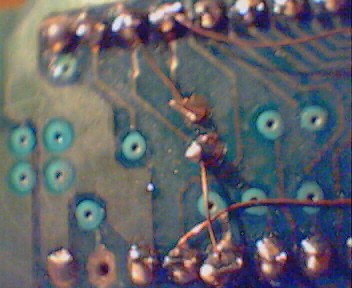

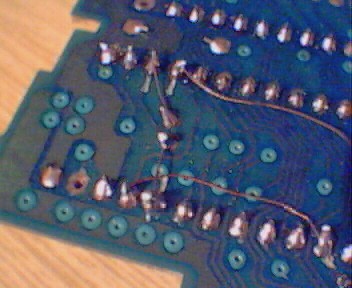

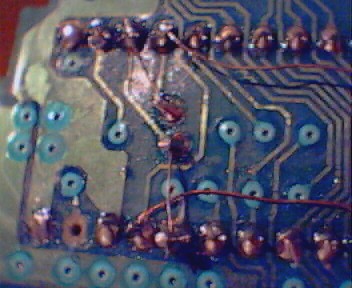

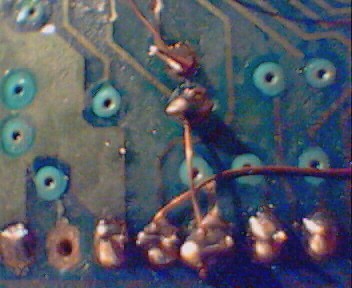

Cut this traces and scratch off bubbles (prepare bubbles to soldering wires). SEE PHOTO. Używając czegoś ostrego np. cyrkla musisz przerwać/zdrapać zaznaczone ścieżki oraz zdrapać te kółka tak, aby można było do niego przylutować drucik. SEE PHOTO 1SEE PHOTO 2

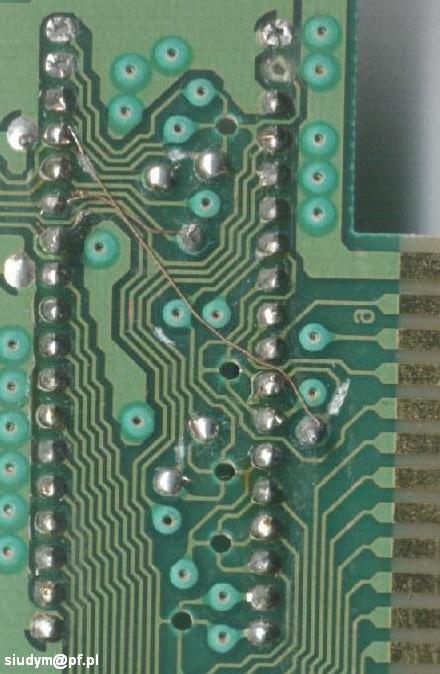

Connect this holes with bubbles using wires and solder it. Teraz trzeba wszystko odpowiednio połączyć używająć krótkich kabelków/drucików i przylutować je (połączyć je tak, aby otworki na EPROM były zgodne z pinami EPROM'u).

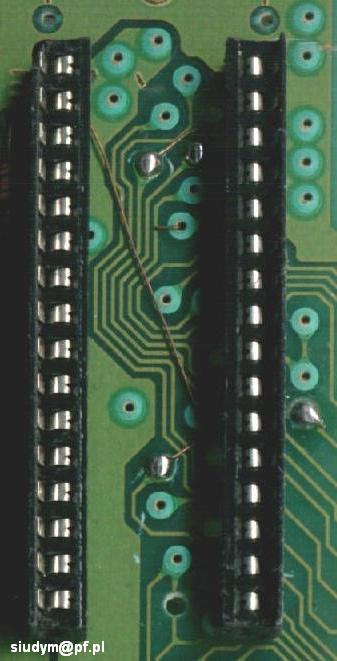

Cart is now modified for work with EPROM, now you can solder IC-Socket or (directly) EPROM to this cart. Teraz można przylutować podstawkę IC 32-piny lub bezpośrednio przylutować EPROM do karta (bez podstawki wszytko zmieści się w plastikowej obudowie kartridza lecz niestety uniemożliwi wymianę EPROM'u - bezpośrednie wlutowanie jest dobrym sposobem jeśli chcesz umieścić EPROM lub EPROM'y na stałe w kartridzu).
29F040/29C040:
EXAMPLES: (29C040 VERSION)
MEMORY PINOUT DIFFERENCES:
IF YOU MODIFY CART FOR WORK WITH 27C080/27C801 EPROMS - THEN ON THIS CART YOU CAN USE ALL OTHER (BEST FOR SNES) TYPES OF EPROMS LIKE: 27C010, 27C1000, 27C1001, 27C020, 27C2000, 27C2001, 27C040, 27C4000, 27C4001 and FLASH MEMORY LIKE: 29F010, 29F020 (AND OTHER 128KB AND 256KB FLASH MEMORIES).
IF YOU MODIFY CART FOR WORK WITH 29F040/29C040 FLASH - THEN ON THIS CART YOU CAN USE ALL OTHER (BEST FOR SNES) TYPES OF FLASH LIKE: 29F010, 29F020, 29F040, 29C010, 29C020, 29C040, 29F1008, 29F2008 AND EPROMS LIKE: 27C010, 27C1000, 27C1001, 27C020, 27C2000, 272001 (AND OTHER 128KB AND 256KB EPROMS)
IF YOU WANT USE AT29C010A, AT29C020A and AT29C040A FLASH MEMORIES ON MODIFIED SNES CART, YOU NEED CONNECTED PIN #31 (/WE) WITH PIN #24 (/OE) - OTHERWISE CART DOESN'T WORK.
